Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Złącze światłowodowe | aplikacji: | FTTH FTTB FTTX Network |
|---|---|---|---|
| Długość fali: | 1310 ~ 1550 nm | Ubytek wtrąceniowy: | ≤0,2 dB |
| Strata powrotna: | PC≥50dB, UPC≥55dB, APC ≥ 65dB | Trwałość: | Typowa zmiana ≤ 0.2db |
| Podkreślić: | złącza kabli światłowodowych z tworzywa sztucznego,szybkozłącza światłowodowe |
||

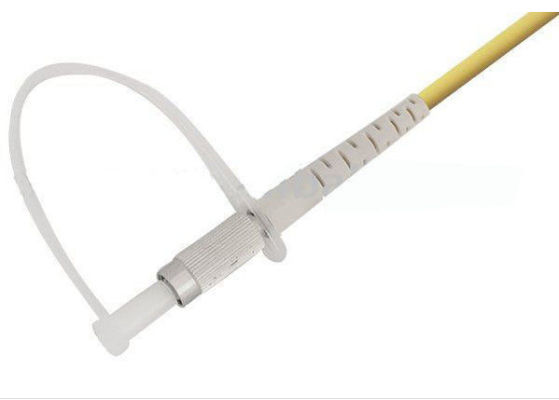

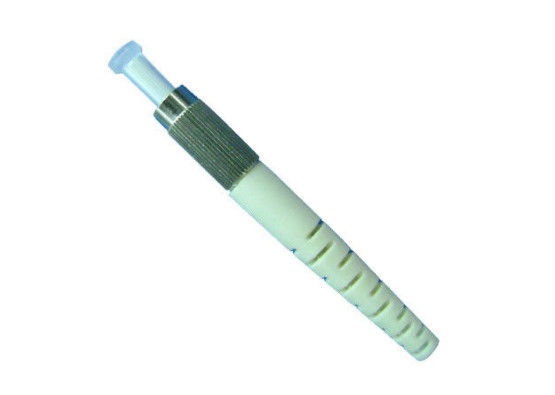

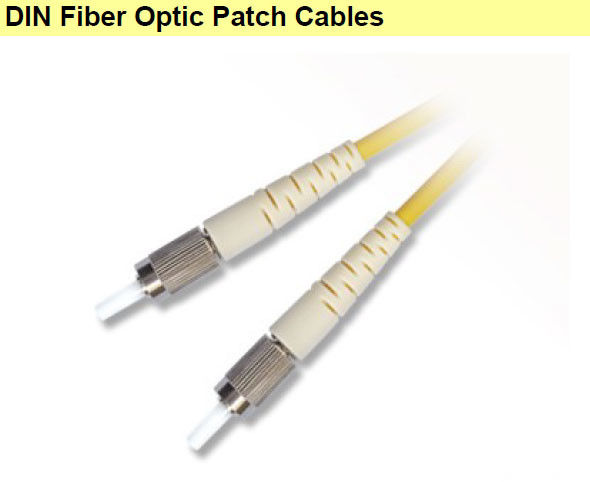

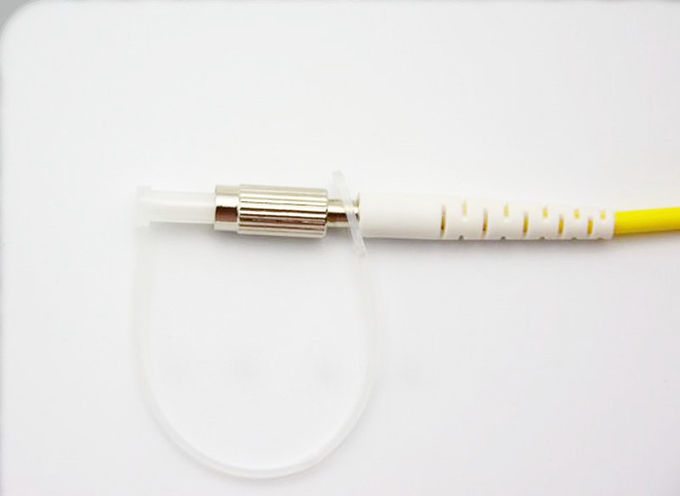

Komunikacja DIN UPC - DIN UPC wysokiej jakości złącze światłowodowe DIN 2,0 / 3,0 mm
funkcje
| Zawartość | Stan testowy | (dB) | ||||
| SM | MM | |||||
| APC | UPC | PC | ||||
| Wydajność optyczna | IL (dB) | 1310/1550 nm LD Light | 0,2 | 0,2 | 0,2 | 0,2 |
| RL (dB) | 1310/1550 nm LD Light | 65 | 55 | 50 | 35 | |
Środowisko Wydajność | Wysoka temperatura | + 85 168, 168 H | 0,2 | |||
| Cykl temperaturowy | -40 ~ + 75 °, 21 cykli, 168 godzin | 0,2 | ||||
| Wilgotność termiczna (stała) | 5 ℃, 95% RH, 168H | 0,2 | ||||
| Cykl termiczny wilgotności | 10 ~ 65 ℃, 95% RH, 21 cykli, 168 H | 0,2 | ||||
| Wydajność mechaniczna | Wibracja | 10 ~ 55 Hz, 1,5 mm (pp) | 0.1 | |||
| Pochylenie się | 0,9 kg, -90 ° ~ + 90 °, 100 cykli | 0.1 | ||||
| Skręcenie | 2,5 kg, 10 razy / min, ± 180 °, 200 razy | 0.1n | ||||
| Antystres | 90N, 10 min | 0.1 | ||||
| Rzut | 1,5 wysokości, 8 razy | 0,2 | ||||
| Powtarzać | 10 razy wstawki | 0.1 | ||||
| Trwałość | > 1000 razy | 0,2 | ||||
Osiągi mechaniczne i temperatura pracy
| Zawartość | Postać | Jednostka |
| Temperatura pracy | -40 ~ +85 | ℃ |
| Temperatura przechowywania | -5 ~ +50 | ℃ |
.03,0 Promień zwijania światłowodu | > 30 | mm |
| .03,0 Wytrzymałość na rozciąganie | > 9,0 | Kgf |
| Główny rozmiar mechaniczny | ZOBACZ LAYOUT | - |
Indeks 3D
Rodzaj Zawartość | APC | UPC | LC | ||
| Promień Cury'ego (mm) | 5-12 | 10-25 | 7-25 | ||
| Apexoffset (um) | 0 ~ + 50 | ||||
| FiberHeight (nm) | -50 ~ + 50 | ||||
| Kąt (deg) | 7,5 ~ 8,5 | / | / | ||
