Szczegóły Produktu:
Zapłata:
|
| aplikacji: | FTTH FTTB FTTX Network | Strata powrotna: | SM> 60dB MM> 30dB |
|---|---|---|---|
| Długość kabla: | 1 m lub dostosowany | Ubytek wtrąceniowy: | ≤0,7dB |

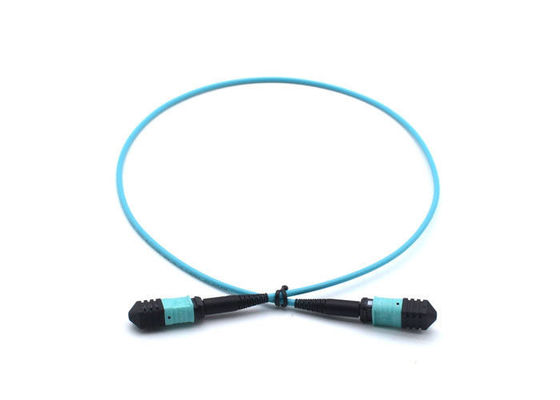

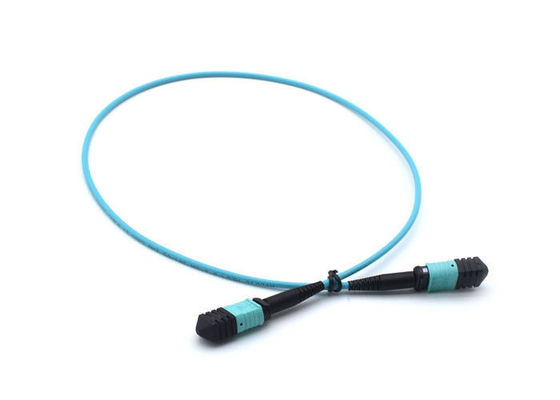

| Nazwa: | światłowodowy patchcord MPO | Temperatura pracy: | -40 ~ 75 ℃ |
| Podkreślić: | mpo mtp patch cord,światłowodowy kabel patch duplex |
||
1. Funkcje:
Zgodność z IEC61754-7 i GR-1435-CORE.
Modułowa konstrukcja, struktura blokująca wtyczki, łatwa do testowania, instalacja, demontaż i regulacja.
Zazwyczaj pojedyncze złącza MTP / MPO zazwyczaj mogą pomieścić 12 lub więcej włókien,
Przestrzeń okablowania o wysokości 1U może pomieścić do 96 interfejsów optycznych LC, sekcja.
Oszczędzanie szafy i miejsca w szafie, łatwe zarządzanie kablami
Rodzaje włókien, dostępny kabel, aby spełnić różne potrzeby klientów.
Czy wybór mężczyzny, kobiety. Osiągnij precyzyjne pozycjonowanie za pomocą adaptera podłączonego przez
Funkcja pozycjonowania pin-pin, wysoka stabilność.
Wielordzeniowa skuwka, mały rozmiar, duża prędkość i duża pojemność, aby sprostać potrzebom optycznym
systemy komunikacji światłowodowej i wysokowydajne okablowanie połączeń o dużej gęstości.
W przyszłości infrastruktura sieciowa, wysoce skalowalna, obsługuje Ethernet i Fibre Channel
wymagania 10 / 100-1Gbps.
2. MPO / MTP t ype:
| mężczyzna (z Pin), kobieta (bez Pin) | |
| Typ okucia | Standard SM, Low loss SM; Standard MM, Low loss MM |
| Rdzeń światłowodowy | 4core, 8core, 12core, 24core |
| Kolor obudowy | Zielony (SM), Beżowy (MM), Żółty (SM Mała strata), Niebieski (OM3 50/125) |
| Sposób polerowania | PC, APC |
| Rodzaj kabla | Kabel taśmowy, włókno wstążkowe, kabel mini 3,0 mm (250um12F, 24F), kabel 0,9 mm |
3. Żądania MPO / MTP
za. Żądanie zakończenia:
| 400 X | Błędny opis | Zezwalaj na ilość | |
| Włókno (9um, 50um, 62,5um) | Białe zadrapania | ≤3um | Bez limitów |
| Miejsce | ≤2um | 5 SZT | |
| Wada | / | Niedozwolone | |
| Okładziny (62,5-125um) | Białe zadrapania | ≤3um | Bez limitów |
| ≤5um | 1 SZT | ||
| Czarne zadrapania | ≤3um | 2 szt | |
| Czarny punkt | ≤2um | Bez limitów | |
| ≤5um | 3 SZT | ||
| Wada | ≤2um | Wokół nie ma ograniczeń | |
| ≤15um | Całkowita długość jest mniejsza niż długość boku 1/4 | ||
| Plastikowy pierścień | / | Bez limitów | |
b. Wydajność:
| MPO / MTP | Standardowa skuwka SM | Króciec niskostratny SM | Standardowa skuwka MM | MM sonda niskostratna | |
| IL Strata | Typowy | 0,35dB | 0,20 dB | 0,35dB | 0,20 dB |
| Max | 0,75 dB | 0,35dB | 0,65dB | 0,35dB | |
| RL | APC ≥ 50dB | ≥ 25 dB | ≥ 35dB | ||
| PC ≥ 40 dB | |||||
| Powtarzalność | ≤0,30dB (Podłącz więcej niż 500 razy) | 0,30 dB (Podłącz więcej niż 1000 razy) | |||
| Wymienność | ≤0,30dB (Z pasującym złączem) | ||||
| Wytrzymałość na rozciąganie | ≤0,30dB (maksymalne napięcie 66N) | ||||
| Zaszokować | ≤ 0,30 dB (10 ~ 55 Hz) | ||||
| Zakres temperatury | -40 ° C ~ + 75 ° C | ||||
do. Wskaźniki zakłóceń:
| Złącze MPO / MTP | Test wymiarowy 3D |
| Promień krzywizny | X ≥ 2000 mm, Y ≥ 50 mm |
| Wysokość włókna | 1000 ~ 4000 nm |
| Kąt końcowy | X ± 0,3 °, Y ± 0,3 ° |
| Rdzeń zanurzeniowy | ± 300 nm |
re. Tolerancja długości:
| Długość (M) | Tolerancja |
| ≤10 | + 10 CM |
| 10 <L≤30 | + 15 CM |
| > 30 | + 10% |
4. Zastosowanie:
Telekomunikacja
Sieć komputerowa
Sieci CATV
Aktywne zakończenie urządzenia
